實驗室通風柜內部尺寸詳細介紹
發布：admin 發布時間：2019-08-27 16:57:02 瀏覽：
實驗室通風柜內部尺寸詳細介紹
之前我們有見過通風柜有哪幾部分組成的文章，那這篇又是對上篇關于通風柜細節的一次補充。這里主要講通風柜尺寸相關問題，相信對于通風柜設計者或通風柜使用者都會有所幫助。
通風柜的整體尺寸
我們都見過多種款式的通風柜，多種尺寸的通風柜。目前實驗室常用的通風柜尺寸基本為：1200*900*2350;1500*900*2350;1800*900*2350，也就是我們常說的通風柜的整體尺寸。當然不排除有特殊用途的通風柜如：醫院病理科通風柜、醫用不銹鋼通風柜、消解土壤通風柜等。
通風柜柜門開啟尺寸

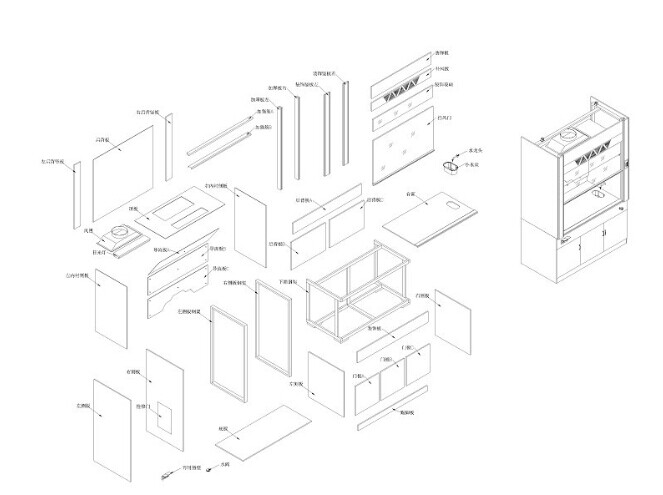

通風柜柜門開啟尺寸一直是實驗室使用者關心的問題，因為通風櫥內需要放設備、儀器等。知道了通風柜柜門開啟尺寸就可以確立儀器是否可以放入通風櫥內部。先通過下圖了解下通風柜的整體結構。
我們常規的通風柜都是這個樣子吧?既然想知道通風柜柜門開啟尺寸，我們就應該將通風柜的整體圖分解開來，繼續看下圖。這是通風柜上柜的圖片。
這張圖就是通風柜柜門開啟的位置，我們俗稱玻璃視窗。那通風柜柜門能開啟多高呢?通過下面的剖面圖就一目了然了。
圖紙中上柜總尺寸為1255+270=1525mm,那此圖中通風柜柜門開口尺寸就應該為1525-270-380=875mm。當然玻璃移門下部會有一致鋁合金把手，我們再扣除60mm,再扣除固定玻璃視窗高度250mm,通風柜風柜柜門開啟尺寸約560mm。
通風柜地柜高度
知道通風柜上柜高度后，那通風柜地柜高度位多少呢?我們可以通過通風柜的整體尺寸來扣除1525mm即通風柜地柜高度為825mm。下圖為通風柜下柜圖紙，由于網站系統原因，尺寸比較模糊。
實驗室通風柜臺面尺寸
我們通過上面了解了通風柜整體尺寸及地柜高度，當然數據會因為不同廠家通風柜定做的要求來確立。接下來，我們再計算實驗室通風柜臺面尺寸：如果通風柜整體尺寸為1500*900*2350，那次臺面尺寸約為1290*730mm。同理如果是1200通風柜那室通風柜臺面尺寸就為990*730;1800通風柜的臺面尺寸就為1590*730mm。等比放大懂了嗎?
通風柜頂部尺寸
了解通風柜頂部尺寸的作用在于后期配置風閥、彎頭、直接等需要。我想大家應該是需要知道通風柜頂板還剩余多少高度空間。正常的通風柜頂部尺寸為250~270mm,也就是剛好放一個閥的空間。如果您想在通風柜頂部放入大于此尺寸的部件，請立即告知通風柜廠家，否則以后會是件頭疼的事情甚至出現報廢的情況。
