實驗室通風系統設計標準(實驗室通風系統控制方法)
發布:admin 發布時間:2021-12-28 17:08:43 瀏覽:
通風設備的平面設計原則:
事故的緊急;管道的集中;氣流方向及房間的壓差;污染區的程度。
實驗室通風系統設計理念:
監測、報警、控制(通風柜排氣):
國際標準組織,如NFPA,ANSI及 US OSHA指出實驗室的安全管理標準應為維持實驗室的房間空氣相對周邊環境為負壓力,是第二道防線。

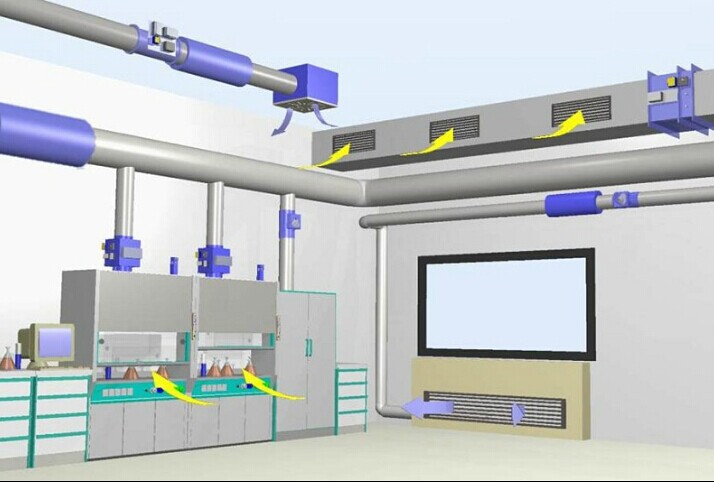

氣流組織控制:
房間溫度控制:
噪音控制:
VAV與傳統方案對比:
運行成本案例分析:
通風柜1800MM6臺,面風速0.5m/s。
最大排風量2000cmh;最低排風量300cmh。
工作人員工作狀態2小時/天,使用通風柜控制系統的排風總量:2000cmh*2h+300*8h=6400m³/day、
未使用變風量控制系統的排風量總量:
2000cmh*10h=20000m³/day;
結論通風柜使用VAV系統節約70%的風量。
81600m³/day。
單獨排風方案:
通風柜單臺控制,投入大,運行費用高,維護不便。
單臺通風柜低風量、風速的排放。
多臺控制方案:
多臺通風柜集中排放控制:
實驗室通風現存在的問題:
平面設計問題:通風柜位置、供排風及空調、供排風風機。
理念問題:通風柜風量、供排風風量、防火、防雨。
材料問題:管道、通風設備。
運行問題:能源。(通風柜單控制-回風、空調、風機24及高負荷)、補風(門穸開放)。
管道材料的選擇:
通風柜面風速控制原理:
萬向排氣罩、排風罩、原子吸收罩通風控制系統。
排毒柜面風速控制+變頻風機:
管道靜壓控制系統原理:
只控制實驗室終端設施的供排風還不足夠,同時對風機的變頻控制,才會達到高質量的節能及舒適的環境。
文丘里閥控制原理:
文丘里氣流控制閥可以實現風量調節與管道內部壓力無關的要求,它有兩種不同的工作模式,即變風量和定風量。
變風量是指該閥門通過信號可以快速反應,實現通風系統的自動壓力平衡裝置響應迅速(響應時間<1秒),從而滿足VAV變風量要求。
定風量是指該閥門可以設定一個風量值,使之管道內部通過該閥門的風量一定,控制精確(±5%)、可調率高(20:1)。滿足一般定風量排風要求。
風量控制范圍從60m3/h至10,000m3/h。
變風量工作模式(需有信號接入)與定風量工作模式(與壓力無關):

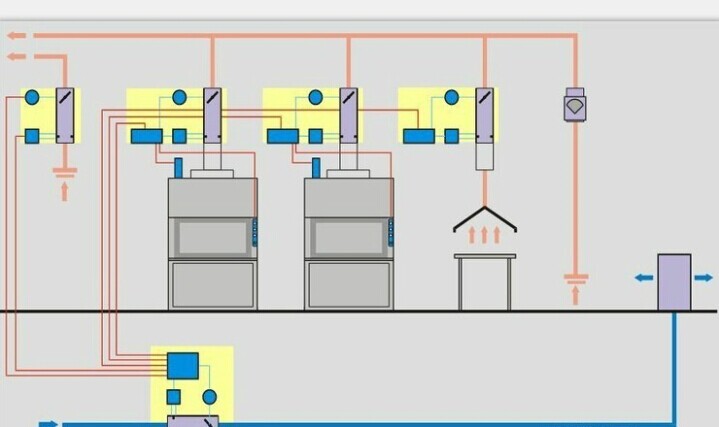

實驗室變風量智能控制系統:
控制環路:
控制圖表,FCC型:
送排風差控制:
應用范例:
LON-Bus LON 總線技術:
