實驗室用的實驗臺的制作方法
本發明涉及一種實驗室設備，特別涉及一種實驗室用的實驗臺。
背景技術：
實驗臺是實驗室中最重要的設備之一。實驗人員在所述實驗臺上完成各種各樣的化學或物理測試。所以所述實驗臺必須具備耐腐性、防火性以及能夠為測試儀器，例如模擬示波器、頻譜分析儀、耐壓/漏電/接地電阻測試儀等提供連接電源的插口。在專利201520224443.9中披露了一種落地式實驗臺，包括柜體1、安裝在所述柜體1 上的工作面板2 以及安裝在所述工作面板2 上的試劑架3。所述工作面板2 包括由陶瓷材料制成的坯體基層及設置在所述坯體基層表面的具有耐腐蝕抗沖擊作用的釉料層。所述試劑架3包括依序排列的至少兩根立柱31及設置在相鄰兩立柱31之間的可放置試劑瓶的至少一個層板32，所述立柱31 和所述層板32包括由陶瓷材料制成的坯體基層及設置在坯體基層表面的具有耐腐蝕抗沖擊作用的釉料層。在所述立柱31 下部設有插座位34。這樣，所述插座位34依靠所述立柱31獲得安裝空間，但是所述插座位34的數量、安裝位置都受到所述立柱31的限制，而且也不安全。而且針對所述實驗臺前后兩側的實驗空間還需要布置不同的插座位34，即需要在所述立柱31的前后兩側分別安裝所述插座位34。另外一體式的陶瓷面板2由于平面幅面大，不僅不便于制造成本高，而且也不便于后期的加工、運輸，價格也非常昂貴。
技術實現要素：
針對現有技術的不足，本發明的發明目的之一旨在對所述實驗臺的結構進行改進，從而能夠為所述電器件提供靈活的布局空間，另外還能夠簡化電源插座等電器件的布局方式，有效降低所述實用臺的制造成本。鑒于此，本發明提出一種實驗室用的實驗臺，包括臺架以及設置在所述臺架上的臺面板;其特征在于，所述臺架是鋼結構架，所述臺面板包括采用陶瓷板制作的陶瓷臺板以及采用陶瓷板、理化復合板、鋁合金板或冷軋鋼板板制作的凸臺部，所述凸臺部粘結到所述陶瓷臺板上;所述凸臺部向上凸起從而高出于所述陶瓷臺板，并且所述凸臺部沿所述陶瓷臺板的至少一個側邊位置延伸布置，在所述凸臺部上設置有用于安裝電器件的安裝孔。
其中，所述臺架是鋼結構架，這樣，所述臺架具有非常優異的結構強度和承重能力，能夠為所述臺面板提供穩固的支撐。
其中，所述凸臺部向上凸起從而高出于所述陶瓷臺板，這樣，在所述凸臺部的下方形成有儲存空間。
其中，所述凸臺部沿所述陶瓷臺板的至少一個側邊位置延伸布置，上述特征定義了所述凸臺部在所述陶瓷臺板的寬度或長度上具有一定的延伸長度。
其中，所述陶瓷臺板或所述陶瓷板，具有陶瓷基體以及敷設在所述基體上表面上的釉料層，所述釉料層不僅耐磨而且還耐腐蝕。
根據上述技術方案，與現有技術相比，本發明的有益技術效果在于：
1.由于所述凸臺部沿所述陶瓷臺板的至少一個側邊位置延伸布置，在所述凸臺部上設置有用于安裝電器件的安裝孔。這樣可以借助所述凸臺部上的安裝孔安裝電器件，例如電源插座，從而能夠為模擬示波器、頻譜分析儀、耐壓/漏電/接地電阻測試儀等測試儀器提供連接電源的接口。在所述凸臺部上可以按照具體應用需要靈活地布置所述安裝孔的位置和數量。這樣當實驗過程中出現實驗事故例如液體傾倒、氣體爆炸等事件時，流落到試驗臺之臺面上的液體不會流落到所述凸臺部上設置的電器件上從而燒毀這些重要的檢測儀器，也不會容易出現漏電等安全事故。
2.由于所述凸臺部向上凸起從而高出于所述陶瓷臺板，這樣所述凸臺部能夠在所述臺面板上形成立體造型，豐富所述臺面板的外觀效果，而且也便于觀察設置在所述凸臺部上設置的電器件的各種指示數據，還便于插拔各種電插頭。
3.由于所述陶瓷臺板采用陶瓷板制作，所述凸臺部采用陶瓷板、理化復合板、鋁合金板或冷軋鋼板制作，這樣，能夠提高所述實驗臺的耐腐性、防火性等性能。
4.由于所述陶瓷臺板與所述凸臺部之間粘結連接。這樣，可以增強所述陶瓷臺板與所述凸臺部之間的連接穩定性，并且可以減少金屬連接件的應用，從而避免金屬連接件被腐蝕物腐蝕而影響所述陶瓷臺板與所述凸臺部之間的連接穩定性。

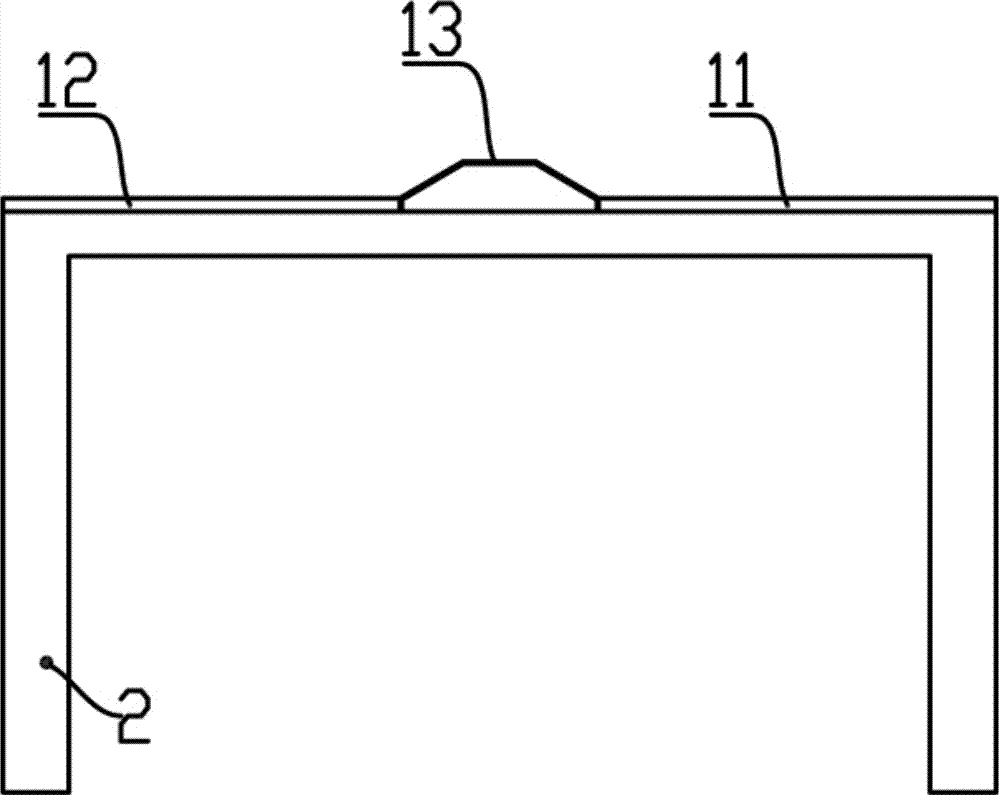

進一步的技術方案還可以是，所述臺面板包括采用陶瓷板制作的左陶瓷臺板和右陶瓷臺板，所述凸臺部布置在所述左陶瓷臺板和右陶瓷臺板之間。這樣，所述臺面板采用分體結構組合而成，這樣可以使用相對面幅比較小的兩塊陶瓷臺板作為左陶瓷臺板和右陶瓷臺板，而不需要采用一體式的大面幅陶瓷臺板，從而可以減少陶瓷臺板的制造成本，以及便于安裝、搬運、儲存和后期的維護。另外，由于所述凸臺部布置在所述左陶瓷臺板和右陶瓷臺板之間，所以分別站立在所述左陶瓷臺板和右陶瓷臺板側旁的實驗人員都可以應用到設置在所述凸臺部上的電器件，從而并不需要單獨為所述實驗臺的左右兩側空間配置不同的電器件，這樣，大大地簡化了電源插座等電器件的布局方式，從而簡化了所述實驗臺的結構，降低制造成本。
進一步的技術方案還可以是，所述凸臺部布置在所述陶瓷臺板的邊緣位置。
進一步的技術方案還可以是，從側面看，所述凸臺部呈梯形、矩形、拱橋形或人字形。
進一步的技術方案還可以是，所述臺架包括有用于支撐所述凸臺部的拱橋架。這樣，借助所述拱橋架提高所述凸臺部的結構強度。
進一步的技術方案還可以是，所述凸臺部的下方設置有過線槽。這樣，信號線可以收藏在所述過線槽內而免受化學物質的腐蝕，或受外力而破壞。
由于本發明具有上述特點和優點，為此可以應用到實驗室用的實驗臺。
技術特征：
1.實驗室用的實驗臺，包括臺架以及設置在所述臺架上的臺面板;其特征在于，所述臺架是鋼結構架，所述臺面板包括采用陶瓷板制作的陶瓷臺板以及采用陶瓷板、理化復合板、鋁合金板或冷軋鋼板制作的凸臺部，所述凸臺部粘結到所述陶瓷臺板上;所述凸臺部向上凸起從而高出于所述陶瓷臺板，并且所述凸臺部沿所述陶瓷臺板的至少一個側邊位置延伸布置，在所述凸臺部上設置有用于安裝電器件的安裝孔。
2.根據權利要求1所述的實驗臺，其特征在于，所述臺面板包括采用陶瓷板制作的左陶瓷臺板和右陶瓷臺板，所述凸臺部布置在所述左陶瓷臺板和右陶瓷臺板之間。
3.根據權利要求1所述的實驗臺，其特征在于，所述凸臺部布置在所述陶瓷臺板的邊緣位置。
4.根據權利要求1、2或3所述的實驗臺，其特征在于，從側面看，所述凸臺部呈梯形、矩形、拱橋形或人字形。
5.根據權利要求1、2或3所述的實驗臺，其特征在于，所述臺架包括有用于支撐所述凸臺部的拱橋架。
6.根據權利要求1、2、3或4所述的實驗臺，其特征在于，所述凸臺部的下方設置有過線槽。
技術總結
本發明涉及一種實驗室用的實驗臺，包括臺架以及設置在所述臺架上的臺面板;其特征在于，所述臺架是鋼結構架，所述臺面板包括采用陶瓷板制作的陶瓷臺板以及采用陶瓷板、理化復合板、鋁合金板或冷軋鋼板制作的凸臺部，所述凸臺部粘結到所述陶瓷臺板上;所述凸臺部向上凸起從而高出于所述陶瓷臺板，并且所述凸臺部沿所述陶瓷臺板的至少一個側邊位置延伸布置，在所述凸臺部上設置有用于安裝電器件的安裝孔。這樣借助所述凸臺部上的安裝孔安裝電器件，例如電源插座，在所述凸臺部上可以按照具體應用需要靈活地布置所述安裝孔的位置和數量。
