一種化學實驗臺的制作方法
本實用新型涉及一種化學實驗臺，屬于化學教學設備技術領域。
背景技術：
在中學化學這一科目的教學過程在，各種化學實驗需要使用到大量的試管，使用過的試管需要學生使用傳統的試管刷對試管進行清洗，勞動強度大，需要耗費大量的時間，清潔度還難以保證;而且清洗過的試管中存留很多水分，自然蒸發需要大量的時間，很可能會影響到下一次的使用，甚至會影響到實驗結果。試管在清洗和存放的過程中，水難免會弄到桌面上。試管有大有小，需要準備不同規格試管刷，這樣更加影響到清洗的效率。
技術實現要素：
本實用新型的目的是要解決現有技術中存在不足，提供一種化學實驗臺。
本實用新型是通過以下技術方案實現的：
即一種化學實驗臺，包括桌腿，桌腿上端設有桌面，桌面上端設有圍擋、鐵架臺、水池以及試管放置架，試管放置架包括放置架本體，放置架本體下端設有支腿，支腿之間設有一個集水盤，集水盤的中央下凹并設有漏水口，漏水口通過水管與水池連通，放置架本體內設有多個存放孔，存放孔的上部呈傾斜狀，存放孔的下部呈豎直狀，存放孔的拐角處設有限位塊，桌面上還設有立柱，立柱上端設有橫桿，橫桿下端設有蓄電池，蓄電池與電機之間電連接，橫桿末端固定連接一電機，電機下端設有試管刷總成，試管刷總成包括刷桿，刷桿兩側均設有兩個連桿，連桿上設有刷毛，同側的兩個連桿之間鉸接連接，鉸接處通過彈簧固定連接在刷桿上，刷桿下部設有底部刷毛。
本實用新型對于試管清洗效率高，清洗質量也高，減輕了學生的勞動強度，水也不會弄到桌面上而弄臟桌面，而且適用于不同規格大小的試管的清洗，通用性強。
進一步優選，所述連桿上的刷毛長度越靠近鉸接處越短。在對直徑較大的試管清洗時，刷毛可以更加貼合試管內壁，有利于提高清洗質量。
進一步優選，所述桌面下端設有儲存柜，用于放置一些實驗用具和實驗藥品。
進一步優選，所述橫桿是套在立柱上的，且橫桿可以繞立柱轉動。試管刷總成能夠繞立柱轉動，使用起來會更加方便。
進一步優選，所述每個連桿遠離鉸接處的一端設有滑輪，試管刷總成在進入試管時能夠更加順暢。
與現有技術相比，本實用新型所具有的有益效果是：
1、本實用新型對于試管清洗效率高，清洗質量也高，減輕了學生的勞動強度，水也不會弄到桌面上而弄臟桌面，而且適用于不同規格大小的試管的清洗，通用性強。
2、連桿上的刷毛長度越靠近鉸接處越短。在對直徑較大的試管清洗時，刷毛可以更加貼合試管內壁，有利于提高清洗質量。
3、桌面下端設有儲存柜，用于放置一些實驗用具和實驗藥品。
4、橫桿是套在立柱上的，且橫桿可以繞立柱轉動。試管刷總成能夠繞立柱轉動，使用起來會更加方便。
5、每個連桿遠離鉸接處的一端設有滑輪，試管刷總成在進入試管時能夠更加順暢。
技術特征：

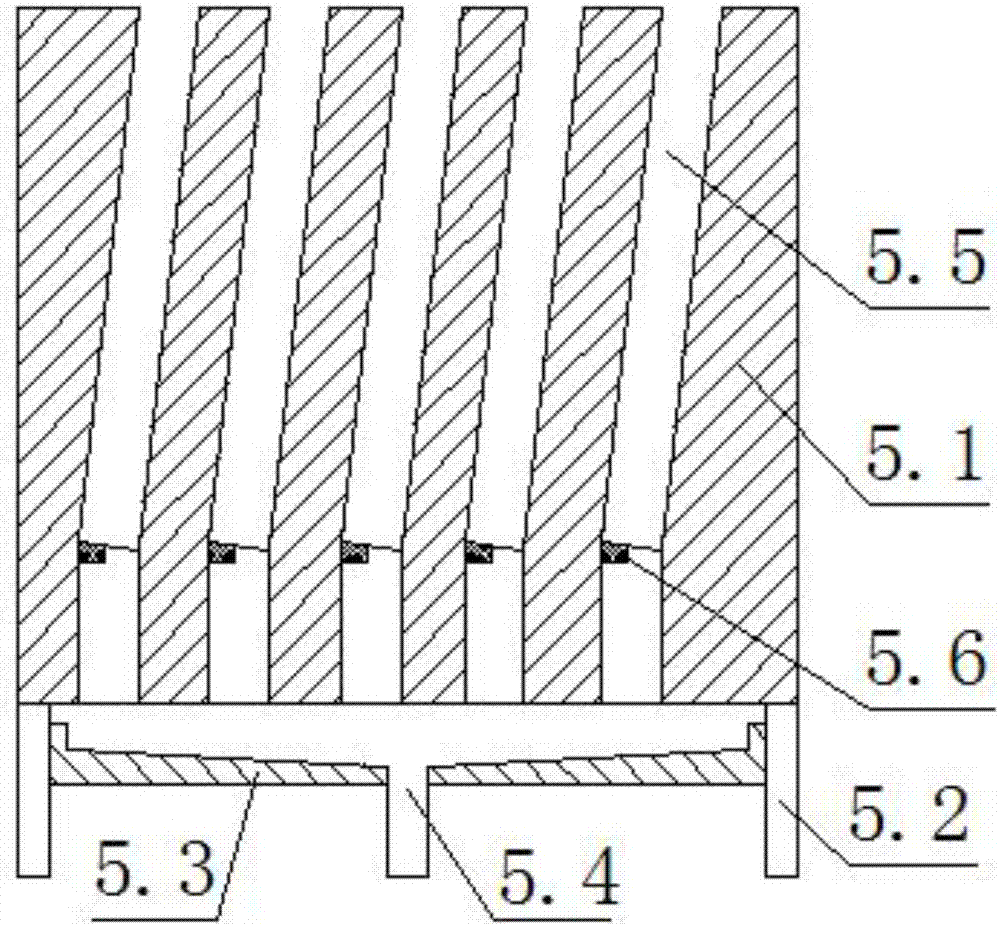

1.一種化學實驗臺，包括桌腿(1)，桌腿(1)上端設有桌面(2)，桌面(2)上端設有圍擋(3)、鐵架臺(9)、水池(6)以及試管放置架(5)，其特征在于：所述試管放置架(5)包括放置架本體(5.1)，放置架本體(5.1)下端設有支腿(5.2)，支腿(5.2)之間設有一個集水盤(5.3)，集水盤(5.3)的中央下凹并設有漏水口(5.4)，漏水口(5.4)通過水管與水池(6)連通，放置架本體(5.1)內設有多個存放孔(5.5)，存放孔(5.5)的上部呈傾斜狀，存放孔(5.5)的下部呈豎直狀，存放孔(5.5)的拐角處設有限位塊(5.6)，桌面(2)上還設有立柱(10)，立柱(10)上端設有橫桿(11)，橫桿(11)下端設有蓄電池(13)，蓄電池(13)與電機(12)之間電連接，橫桿(11)末端固定連接一電機(12)，電機(12)下端設有試管刷總成(8)，試管刷總成(8)包括刷桿(8.1)，刷桿(8.1)兩側均設有兩個連桿(8.2)，連桿(8.2)上設有刷毛(8.4)，同側的兩個連桿(8.2)之間鉸接連接，鉸接處通過彈簧(8.5)固定連接在刷桿(8.1)上，刷桿(8.1)下部設有底部刷毛(8.6)。
2.根據權利要求1所述的化學實驗臺，其特征在于：所述連桿(8.2)上的刷毛(8.4)長度越靠近鉸接處越短。
3.根據權利要求1所述的化學實驗臺，其特征在于：所述桌面(2)下端設有儲存柜(4)。
4.根據權利要求1所述的化學實驗臺，其特征在于：所述橫桿(11)是套在立柱(10)上的，且橫桿(11)可以繞立柱(10)轉動。
5.根據權利要求1所述的化學實驗臺，其特征在于：所述每個連桿(8.2)遠離鉸接處的一端設有滑輪(8.3)。
