實驗室裝修的電氣安裝工程實操指南
發布：admin 發布時間：2022-08-23 11:24:37 瀏覽：
實驗室的種類繁多，涉及化學、生物、物理等幾個大的領域。每種類型的實驗室因其功能不同，實驗室裝修也會存在巨大的差異，其導致的用電量也不盡同。不同的實驗室裝修過程中，設備容量的大小從幾瓦、幾十瓦、大到上千瓦。根據這些特點，環揚實驗室建議一般在實驗室供電設計中考慮以下幾個方面：
1.實驗室裝修過程中，注意每一實驗室內要有三相交流電和單相交流電，最好設置一個總電源控制開關，嵌裝在室內靠走廊一面的墻內，這樣做不但從走廊引線方便，控制檢修也方便，當實驗室無人時，能切斷室內電源。
2.室內固定的用電設備，如烘箱、恒溫箱、冰箱等用電有兩種情況，一種是在實驗過程中使用，實驗結束時就停止使用。第二種是設備在實驗停止后仍須運轉。處理方法為第一種設備將其連接在該實驗室的總電源上，第二種設備則應有專用圖供電電源，這樣不至于因切斷實驗室的總電源而影響工作。
3.每一個實驗臺在做實驗室裝修的時候都要設置一定數量的電源插座，至少有一個三相插座和數個單相插座。這些插座應有開關控制和保險設備，以防萬一發生短路時不致影響整個室內的正常供電。
4.實驗室因需要電流電壓穩定，實驗室裝修配電導線以采用銅芯較合適。
5.實驗室的供電必須設置三相常用和備用電源各一路，分別由兩個變電所專線供電，以防止電壓波動。實驗室用電主要包括照明電、設備用電、空調用電等。實驗室供電系統也是實驗室最基本的條件之一。電源插座有漏電保護開關、過載保護開關等。實驗室設計裝修實操過程中電源插座應遠離水源和燃?xì)狻錃獾葒娮炜冢挥绊憣?shí)驗臺儀器的放置和操作位置。線槽主要多功能鋼線槽(主要用于試劑架上)和PVC線槽配插座(主要用于邊臺和中央臺臺面上)。
6.實驗室用電應分路設計：照明用電、設備用電、消防用電、潔凈區用電均應分路設計。

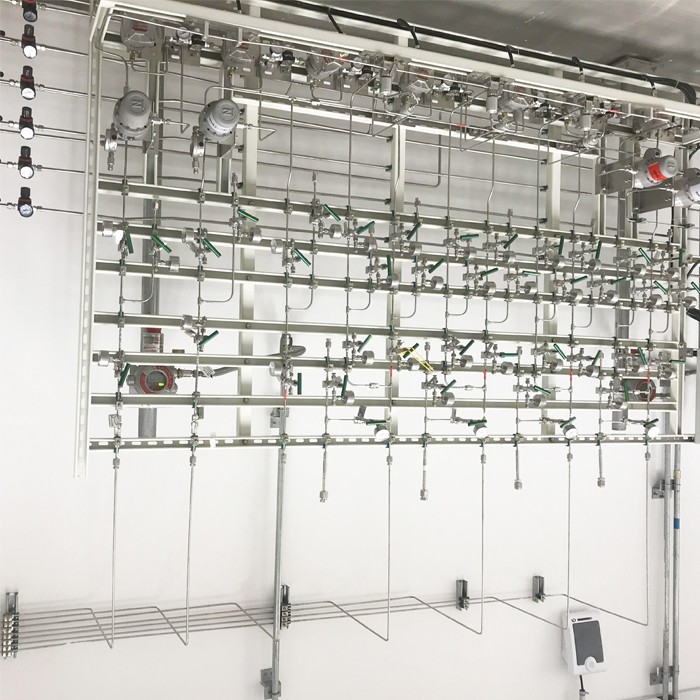

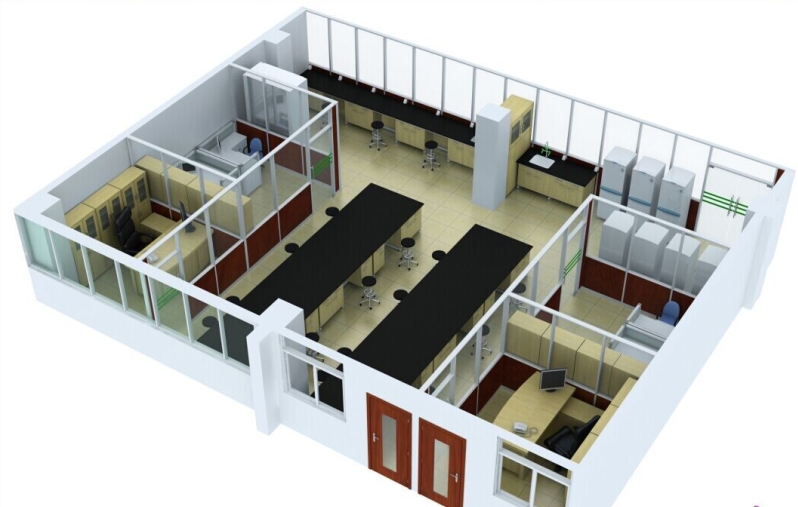

7.實驗室用電應根據實驗室設計平面布局和實驗室家具位置設計。
8.電源采用三相五線制220/380V。
9.導線選用NH-BYJ電線及電纜YJV型電線穿鍍鋅管于彩鋼夾芯板墻體中，天花吊頂上，地板找平層中暗敷。
10.電氣線路經建筑物沉降縫或伸縮縫處，應裝設兩端固定的補償裝置。
11.截面為10mm2及以下的單股銅芯線可直接與設備、器具的端子連接。
12.多股銅芯線應先擰緊搪錫或壓接端子后再與設備、器具的端子連接。
13.照明配電箱內應分別設置零線和保護接地線(PE線)匯流排。不得用箱內的接地螺栓作為匯流排使用。
14.接地(PE)或 接零(PEN)支線必須單獨與接地 (PE)或接零(PEN)干線相連接，不得串聯連接。
15.照明配電箱(盤)安裝應符合下列規定：
a.箱(盤)內配線整齊，無絞接現象。導線連接緊密，不傷芯線，不斷股。墊圈下螺絲兩側壓的導線截面積相同，同一端子上導線連接不多于2根，防松墊圈等零件齊全;
b.箱(盤)內開關動作靈活可靠，帶有漏電保護的回路，漏電保護裝置動作電流不大于30mA，動作時間不大于0.1s。
c.照明箱(盤)內，分別設置零線(N)和保護地線(PE線)匯流排，零線和保護地線經匯流排配出。
16.接處的兩端用專用接地卡固定跨接接地線。
17.金屬線槽不作設備的接地導體，當設計無要求時，金屬線槽全長不少于2處與接地(PE)或接零(PEN)干線連接。
18.實驗室裝修過程中，當絕緣導管在砌體上剔槽埋設時，應采用強度等級不小于M10的水泥砂漿抹面保護，保護層厚度大于15mm。
19.室外導管的管口應設置在盒、箱內。在落地式配電箱內的管口，箱底無封板的，管口應高出基礎面50～80mm。所有管口在穿入電線、電纜后應做密封處理。由箱式變電所或落地式配電箱引向建筑物的導管，建筑物一側的導管管口應設在建筑物內。
20.電纜導管的彎曲半徑不應小于電纜最小允許彎曲半徑，電纜最小允許彎曲半徑應符合規范。
21.金屬導管內外壁應防腐處理;埋設于混凝土內的導管內壁應防腐處理，外壁可不防腐處理。暗配導管，埋設深度與建筑物、構筑物表面距離不應小于15mm;明配導管應排列整齊，固定點間距均勻，安裝牢固;在終端、彎頭中點或柜、臺、箱、盤等邊緣的距離150～500mm范圍內設有管卡。
22.三相或單相的交流單芯電纜，不得單獨穿于鋼導管內。
23.不同回路、不同電壓等級和交流與直流的電線，不應穿于同一導管內;同一交流回路的電線應穿于同一金屬導管內，且管內電線不得有接頭。
24.線槽敷線應符合下列規定：
a.電線在線槽內應有余量，不得有接頭。電線按回路編號分段綁扎，綁扎點間距不應大于2m;同一回路的相線和零線，敷設于同一金屬線槽內;
b.同一電源的不同回路無抗干擾要求的線路可敷設于同一線槽內;敷設于同一線槽內有抗干擾要求的線路用隔板隔離，或采用屏蔽電線且屏蔽護套一端接地。
25.電器、插座應使用符合規范、有相關產品質量認證的產品，實驗室用電還應注意。
a.每層樓的照明用電設一個總控制箱，每間房間設開關。
b.每間房間根據實驗室設計裝修原則，應設置空調用電插座(高溫室、制水室、超聲室、滅菌室、培養室等除外)，功率根據房間大小而定。
c.實驗臺根據《實驗室家具用戶需求》布置插座;除試劑貯存室外每間房間還需至少2個插座。
d.每間房間設備用電、插座用電均單獨設置空氣開關，每層樓設置一個總控制箱。
e.潔凈區用電在潔凈實驗室裝修外設置控制箱。
