低頻磁場對電子顯微鏡等精密儀器有強烈的干擾。減小低頻電磁干擾的有效方法是采用低頻電磁屏蔽。
根據電磁波傳輸的基本原理，在頻率很低的時候，趨膚效應、磁滯損耗以及反射損耗都很小，低頻電磁波的能量基本由磁場能量構成。所以這時我們所要屏蔽的應該是電磁波的磁場分量。
屏蔽低頻電磁干擾的基本原理是磁路并聯旁路分流。通過使用導磁材料（如低碳鋼、硅鋼等）提供磁旁路來降低屏蔽體內部的磁通密度。同時盡量增大渦流損耗，使一部分能量轉化為熱能消耗掉。
導電率高而導磁率低的材料（如銅、鋁等）對電磁波的磁場分量幾乎沒有屏蔽作用。必須采用具有一定厚度的鋼板等高導磁材料，按照特殊的施工要求，才能保證達到滿意的效果。
一、屏蔽實驗室技術參數來源：
1.1、按《掃描電鏡實驗室》安裝場地及環境的要求：
1.2、按GJB2926-97《電磁兼容性測試實驗室認可要求》第5.3.1.A條規定提出： 14KHz—1MHz≥60dB 1MHz —1000MHz≥90dB 1GHz—18GHz≥80dB
備注：該參數應為屏蔽室至少達到的要求。

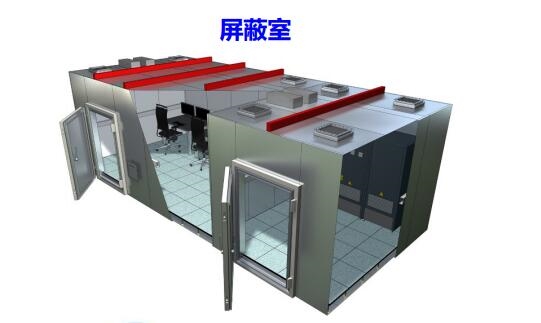

二、項目技術參數及性能說明： 電鏡屏蔽室屏蔽效能按以下參數設計制作
2.1、六屏蔽體采用2-3mm鋼板焊接式，以單元模塊板焊接方式聯接成整體，鋼板內外表面進行磷化防腐蝕處理后涂防銹漆。
2.2、項目設計時充分考慮新風中含有大氣塵，回風中因為人員活動的原因帶有塵埃、細菌以及室內被測物帶有揮發性化學物質等因素。
2.3、屏蔽實驗室室內壁墻面、天花作隔音消聲處理，同時利用隔音層作室內裝飾。
2.4、電鏡屏蔽室驗收達到的技術指標： 頻率范圍屏蔽效能單獨接地
14KHz—3GHz≥80--100dB小于4歐姆
三、電鏡屏蔽室滿足環境適應和使用條件：
3.1、環境溫度：20℃偏差3℃波動小于1℃/小時
3.2、環境濕度：相對濕度80%
3.3、震動要求：2Hz以下 小于1um2-9Hz 小于2um10Hz以上 小于3um
3.4、鹽霧：所有涂層和金屬零部件應承受GJB150.11規定的鹽霧實驗。
3.5、霉菌：所有零部件不得因霉菌生長而退化，按JB150.11.10規定屏蔽室選材應滿足長霉菌程度在0—2級之間。
