一種可移動式多功能實驗臺制作方案
發布：admin 發布時間：2019-09-07 10:22:34 瀏覽：
一種可移動式多功能實驗臺制作方案
本實用新型涉及實驗室多功能實驗臺領域，特別是涉及一種可移動式多功能實驗臺。
背景技術：
實驗臺是現代實驗室不可缺少的重要部分，現在實驗臺通常是由若干個標準實驗桌、空位以及整塊臺面拼裝而成，他們之間通常是由螺絲、膠水連接，試劑架則是再行固定于實驗臺面上。當有需要時，以上實驗臺拆卸不便并且非專業人員無法拆卸，拆卸后實驗桌、臺面較易損壞并且外觀被破壞嚴重，這樣就會造成巨大的經濟損失。還有就是傳統實驗臺沒有專門的水電氣通道，通常直接散落于實驗桌后側，這就會有安全隱患與造成檢修不便。
技術實現要素：
本實用新型主要解決的技術問題是提供一種可移動式多功能實驗臺，其設計合理，結構簡單，解決了結構安裝困難，檢修不方便的問題。
為解決上述技術問題，本實用新型采用的一個技術方案是提供一種可移動式多功能實驗臺，包括多個獨立使用的實驗臺模組、獨立使用的移動水槽臺;每四個實驗臺模組拼接成一個實驗臺模組單元;每個實驗臺模組單元中，前后兩個實驗臺模組以背面對齊緊貼的位置關系拼接，左右兩個實驗臺模組以側面對齊緊貼的位置關系拼接;在實驗臺模組單元的任意一端再拼接所述移動水槽臺;每個實驗臺模組上均設有吊柜、接線盒和多功能線槽;所述實驗臺模組和移動水槽臺的底部均設有福馬輪;所述多功能線槽隱藏于型材的內部。
優選的是，所述實驗臺模組上還設有桌板;所述吊柜設置于所述桌板下側;在所述桌板上側還設有多層的試劑架。
實驗室家具案例：
優選的是，所述接線盒固定于所述桌板和試劑架之間。
本實用新型的有益效果是：提供一種可移動式多功能實驗臺，其結構簡單，安裝方便，可以根據使用者的實際需要進行任意移動拼接。而且實驗臺上的各結構拆卸便捷，易于維護，可以為使用者帶來極大的便利。
具體實施方式
下面結合附圖對本實用新型的較佳實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

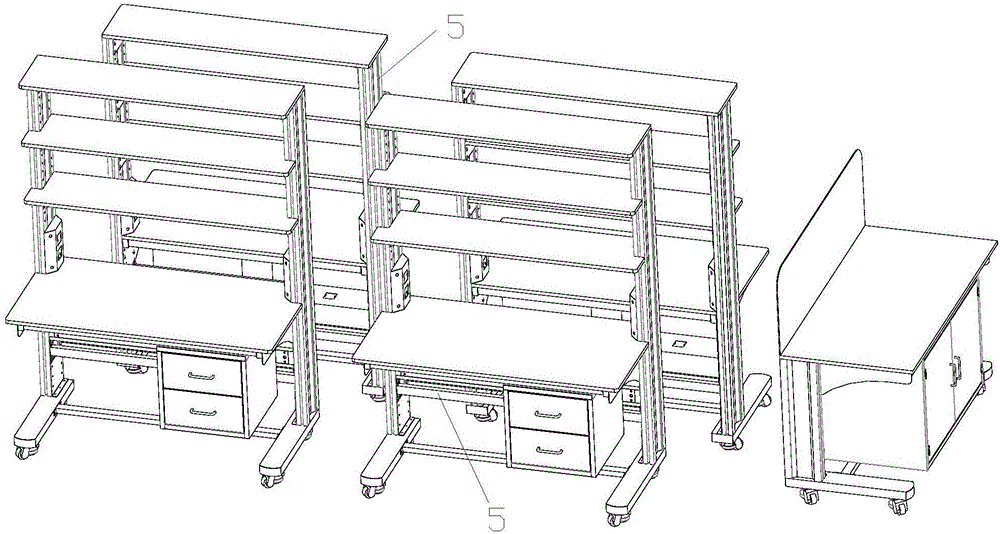

請參閱附圖1和2，本實用新型實施例包括：
一種可移動式多功能實驗臺，包括多個獨立使用的實驗臺模組1、獨立使用的移動水槽臺2;每四個實驗臺模組拼接成一個實驗臺模組單元;每個實驗臺模組單元中，前后兩個實驗臺模組1以背面對齊緊貼的位置關系拼接，左右兩個實驗臺模組1以側面對齊緊貼的位置關系拼接;在實驗臺模組單元的任意一端再拼接所述移動水槽臺2;每個實驗臺模組1上均設有吊柜3、接線盒4和多功能線槽5;所述實驗臺模組1和移動水槽臺2的底部均設有福馬輪6;所述多功能線槽5隱藏于型材的內部，且多功能線槽5外設有蓋板。所述實驗臺模組1上還設有桌板7;所述吊柜3設置于所述桌板7下側;在所述桌板7上側還設有多層的試劑架8。所述接線盒4固定于所述桌板7和試劑架8之間。
本方案中的可移動式多功能實驗臺較以往實驗臺的優點如下：首先，將固定式地腳換為可移動式的福馬輪，因此，每個實驗臺模組均可固定可移動。其次，將試劑架、桌板和多功能線槽等部件固定于一體，便可以無需拆卸移動實驗臺以及方便打掃實驗室地面。多功能線槽的設計使水電氣路各行其道，避免隱患;多功能線槽正面可拆卸蓋板可快速拆卸，便于檢修;大量插座位和高強度鋼架的設計則使實驗臺可放置大量實驗設備，而吊柜可以滿足實驗人員對空位的需求。
以上所述僅為本實用新型的實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
技術特征：
1.一種可移動式多功能實驗臺，其特征在于包括：多個獨立使用的實驗臺模組、獨立使用的移動水槽臺;每四個實驗臺模組拼接成一個實驗臺模組單元;每個實驗臺模組單元中，前后兩個實驗臺模組以背面對齊緊貼的位置關系拼接，左右兩個實驗臺模組以側面對齊緊貼的位置關系拼接;在實驗臺模組單元的任意一端再拼接所述移動水槽臺;每個實驗臺模組上均設有吊柜、接線盒和多功能線槽;所述實驗臺模組和移動水槽臺的底部均設有福馬輪;所述多功能線槽隱藏于型材的內部。
2.根據權利要求1所述的一種可移動式多功能實驗臺，其特征在于：所述實驗臺模組上還設有桌板;所述吊柜設置于所述桌板下側;在所述桌板上側還設有多層的試劑架。
3.根據權利要求2所述的一種可移動式多功能實驗臺，其特征在于：所述接線盒固定于所述桌板和試劑架之間。
技術總結
本實用新型一種可移動式多功能實驗臺，涉及多功能實驗臺領域，多個獨立使用的實驗臺模組、獨立使用的移動水槽臺;每四個實驗臺模組拼接成一個實驗臺模組單元;每個實驗臺模組單元中，前后兩個實驗臺模組以背面對齊緊貼的位置關系拼接，左右兩個實驗臺模組以側面對齊緊貼的位置關系拼接;在實驗臺模組單元的任意一端再拼接所述移動水槽臺;每個實驗臺模組上均設有吊柜、接線盒和多功能線槽;實驗臺模組和移動水槽臺的底部均設有福馬輪;多功能線槽隱藏于型材的內部。該可移動式多功能實驗臺結構簡單，安裝方便，可以根據使用者的實際需要進行任意移動拼接。而且實驗臺上的各結構拆卸便捷，易于維護，可以為使用者帶來極大的便利。
